Lugar de origem: | Guangdong, China (continente) |
---|---|
Marca: | DDW |
Certificação: | ISO9001 ,CE , RoHS , FCC , 3C |
Número do modelo: | DDW-VM0505 |
Quantidade de ordem mínima: | 1 ajustado/grupos |
Preço: | Negotiable |
Detalhes da embalagem: | Bloco da caixa da dupla camada |
Tempo de entrega: | dias 3working em cima do pagamento |
Termos de pagamento: | T/T, L/C, Western Union, segurança do comércio de Alibaba |
Habilidade da fonte: | 1000pcs/month |
definição da saída: | 1920*1080 | Max PIP pela tela: | 1,4,16, personalização |
---|---|---|---|
Qualidade da cor: | 32bit | Vagueie, zumba, SEMENTE: | Apoio |
Fontes do sinal do entrada/saída: | HDMI, DVI, VGA, AVOIRDUPOIS, YPBPR, IP | Nome do produto: | Matriz de video wall |
Números entrados: | 5 | Números da saída: | 5 |
Realçar: | multiplexer video da parede,controlador video da matriz |

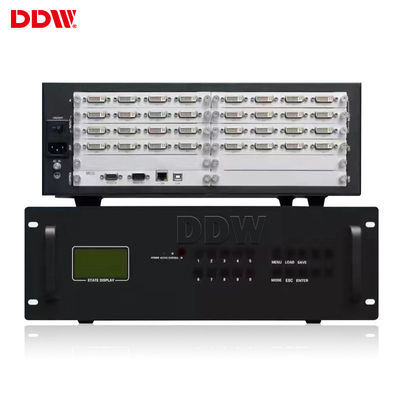

A matriz video da parede personalizou o consumo remoto 12W/channel do APP
Características video da matriz da parede:
1, separação 2 ~ função da exposição de 4 separações (uma única tela)
Uma única tela entrada da fonte de até 4 sinais simultaneamente, pode ser disposição em todo o teste padrão e imagens sobrepostas.
2, apoio video da configuração da parede
a série iMAX-5000, que tem incorporado a alta resolução do processador de imagem digital, apoia ambos a configuração video da parede da matriz e do mosaico.
3, processador de comutação sem emenda para dentro
Nenhumas junções, nenhuma tela preta, processador de comutação video liso para dentro.
4, função de PIP/POP
Imagem do apoio na imagem da imagem (SEMENTE) fora das funções da imagem (POP).
A única tela pode ser sobreposta 4 índices na tela. Você pode igualmente fazer sob medida e posicionar ou cruzar a beira em toda a outra tela.
5, função zumbindo parcial
Apoio em uma única função do zumbido da tela. Você pode zumbir vista uma imagem de alguma da fonte do sinal em uma área particular.
6, interface de usuário gráfica fácil de usar
Apenas use o dispositivo de rato, clicam no índice video que você quer jogar então, arrastar e deixar cair o tamanho e a posição indicados.
7, apoio de comutação do formato da Multi-entrada
VGA, DVI, CVBS, HDMI e SDI tal como o apoio do formato da multi-entrada.
8, playback dando laços
Pode ser armazenado mais de 100 grupos de modo de exposição.
Playback do apoio e interruptor dando laços do controle através da rede RS232 ou do modo do TCP/IP.
9, entradas compactas e expansíveis e saídas
40 canais de entrada, podem ser prolongados até 18 ou 36 canais de saída, você pode realizar um sistema em grande escala da multi-exposição em um alojamento compacto da um-unidade.
10, projeto da Poder-economia
Os gráficos incorporados da poder-economia embarcam e o efeito da redução das peças por um projeto da estrutura da unidade.
11, substituição fácil
A introdução e a expansão destacáveis traseiras da placa do entrada/saída podem ser facilmente.
O usuário pode substituir a placa da entrada e da saída com uma única unidade sem remover o chassi inteiro da cremalheira.
Da matriz video da parede de DDW especificações técnicas
Artigo não. | Componentes | Descrições | QTY/signal | tipo do sinal | |||||
1 | Matriz video DDW-VM0505 da parede | 5HDMI a entrada, 5HDMI saída, hardware puro, jogador de emenda múltiplo do apoio livremente, e pode mostrar sigal diferente ao mesmo tempo ao sistema, exige a tela construída na placa da corrente de margarida | 10 | HDMI | |||||
2 | Software | Instalado no PC para controlar, janelas do ósmio | 1 | ||||||
3 | Acessórios | Tomada de poder, controlador do IR, manual inglês | 1 | ||||||
cartão da entrada | |||||||||
relação | 5*HDMI tipo a | ||||||||
sinal protocal | HDMI 1,3, HDCP 1,3, DVI1..0 compatível | ||||||||
EDID | apoio | ||||||||
largura de banda da entrada | 165MHZ | ||||||||
definição | HDTV 1920* 1080@60HZ, HDCP 1920* 1200@60HZ | ||||||||
cartão da saída | |||||||||
relação | 5*HDMI tipo a | ||||||||
sinal protocal | HDMI 1,3, VGA 1,0, DVI1..0 compatível | ||||||||
largura de banda da saída | 165MHZ | ||||||||
definição da saída |
1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz, 1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz, 1024x768@60Hz, 800x600@60Hz |
||||||||
efeito do interruptor | interruptor sem emenda | ||||||||
Função de sistema | |||||||||
RS232 DENTRO | 1 | ||||||||
IR DENTRO | 1 | ||||||||
C.A. DENTRO | AC100-240V | ||||||||
Sistema de apoio da cor | PAL/NTSC/SECAM | ||||||||
Tipo do controle | Controle remoto do &Software do IR | ||||||||
Língua do menu | Inglês/chinês (a língua múltipla pode ser personalizada) | ||||||||
Exposição vertical/horizontal | Apoio | ||||||||
Exposição da liga | O apoio combina todos os números &vertical horizental de telas e de exposição da mostra | ||||||||
O apoio combina todas as telas junto para mostrar uma imagem | |||||||||
Exposição contínua | Apoio cada entrada da tela com sinal separado | ||||||||
PIP/Zoom/Roaming | NÃO | ||||||||
Relações múltiplas | Apoio DVI, HDMI, VGA, entradas de sinal do &multiple do avoirdupois | ||||||||
Rich Resolution | Apoio 1080P, 1080I, 720P, entradas da definição do &multiple 480P | ||||||||
&Conditions dos termos do pagamento | |||||||||
Garantia: a garantia 3years, taxa extra será carregada para a garantia adicional dos anos. |
Especificação técnica de conectores do entrada/saída
Entrada de VGA/RGB | Entrada: 15pin HD D-secundário, fêmea | |
Modo da sincronização: Sincronização independente da alta tensão | ||
Profundidade de cor: 32bit/pixel | ||
Definição: 640*480/60HZ-1920*1200/60HZ | ||
Impedância entrada: 75Ω | ||
Entrada- | Conector entrado: BNC | |
Detecção: auto detecção do completo-formato | ||
Impedância entrada: 75Ω | ||
Saída de VGA ou de DVI | Definição: 1024x768/60HZ-1920x1200/60HZ | |
Profundidade de cor: 32bit/pixel | ||
Impedância da saída: 75Ω | ||
Propriedades físicas de conectores do entrada/saída | ||
Sinais | Conectores | Tipo |
Entrada- composta | BNC | fêmea |
Entrada de VGA | 15 pino HD D-secundário | fêmea |
Saída de VGA | 15 pino HD D-secundário | fêmea |
Saída de DVI | 24+5 ou 24+1 padrão | fêmea |
RS-232 AUXILIAR | 9-pin D-secundário | fêmea |
RS-232 principal | 9-pin D-secundário | fêmea |
