Lugar de origem: | Guangdong, China (continente) |
---|---|
Marca: | DDW |
Certificação: | ISO9001 ,CE , RoHS , FCC , 3C |
Número do modelo: | DDW-VPH0404 |
Quantidade de ordem mínima: | 1 unidade/unidade |
Preço: | Negotiable |
Detalhes da embalagem: | Bloco da caixa da dupla camada |
Tempo de entrega: | dias 3working em cima do pagamento |
Termos de pagamento: | T/T, L/C, Western Union, segurança do comércio de Alibaba |
Habilidade da fonte: | 1000pcs/month |
definição da saída: | 1920x1080 | Max PIP pela tela: | 1,4,16, personalização |
---|---|---|---|
Aplicações: | Sala de conferências | Fontes do sinal: | HDMI, DVI, VGA, AVOIRDUPOIS, YPBPR, IP |
Nome do produto: | Caixa de controle video da parede | Taxa de transmissão: | 115200 |
Tempo de funcionamento: | 365x7x24hrs | Consumo: | 12W/channel |
Realçar: | controlador video do hd,controlador video da parede do lcd |

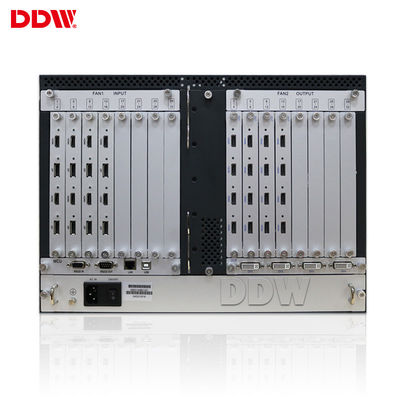

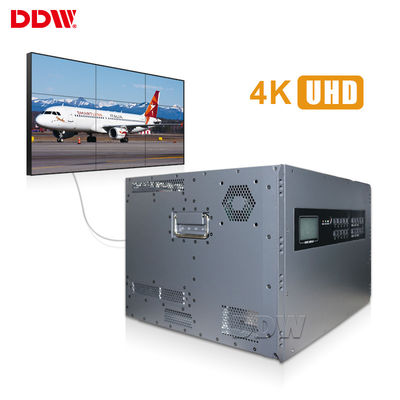

caixa de controle video da parede 1920x1080 para o sistema video HDMI DVI VGA da parede de 4x4 LCD
Introdução video da caixa de controle da parede

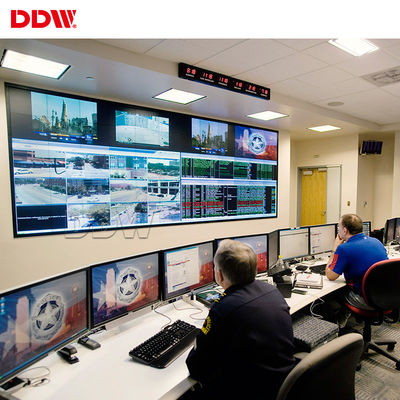

O processador video da parede de DDW é um do processador video profissional modularized e do hardware da parede que apoia HDMI, DVI, VGA, avoirdupois, YPBPR, entradas e saídas de cada sinal da definição x1200 do apoio 1920 do canal, de controle de RS232 e de IP método. O processador video da parede pode ser amplamente utilizado para: monitorando, dirigindo, sistema de programa, segurança público, fogo, força armado, tempo, trilho, e sistema de vigilância da aviação, videoconferência, sistemas da pergunta.
Características chaves video de caixa de controle da parede:
1. Configuração de hardware completa sem sistema operacional
2. Tecnologia de processamento paralelo do ônibus de alta velocidade, processamento descompactado da largura de banda alta
3. Exposição de imagem do tempo real, nenhuns quadros deixados cair
4. Exposição de apoio na posição arbitrária, em em alguns tamanho e algum sobrepostos
5. Processamento dos efeitos da aberto-janela do apoio
6. Gelo da imagem da grande-tela do apoio
7. Apoio 7 x 24 funcionamentos ininterruptos e estáveis
8. Flexibilidade aumentar a placa do entrada/saída
9. Cartões parciais da entrada e da saída do apoio com interpolação misturada
10. O cartão de entrada/saída apoia a funcionalidade quente-swappable, apto para a utilização
11. Definição até 1920 x 1200 da saída
Especificações técnicas video de caixa de controle da parede
Série modelo | Com CBD | Função | Nenhum CBD | ||||
Descrição da função | 4channel CBD, 16channel avoirdupois, entrada de 12channel VGA/DVI, caso 6U apoia 12 disposições das telas, compatíveis com imagem de fundo 8000) x2000 dinâmica ultra-alta da definição 4000/( | ~ | 16channel avoirdupois, 16channel entrada do VGA DVI, caso 6U apoia as disposições 16screens | ||||
Sinal entrado (opcional) | CVBS | Formato do apoio PAL/NTSC, portos múltiplos de BNC | ~ | ||||
VGA/RGBHV | portos de VGA DB-15 do Multi-canal, entrada do completo-formato de VGA do apoio | ~ | |||||
HDMI, DVI, 4K-DVI, IP | A entrada do apoio 4K (3840x2160), cada IP descodifica 4 canais | ~ | |||||
YPbPr, YCbCr (customizável) | O mesmo conector do sinal de VGA, de RGBHV, do formato do AMIGO do apoio, do NTSC e do 720P, 1080i HSTV | ~ | |||||
SDI (customizável) | Porto de BNC | ~ | |||||
O avoirdupois, SD/HD/3G SDI, descodificação do IP, de fibra ótica, DP, HDBaseT, cartão de monitoração da estreia pode ser personalizado; | ~ | ~ | |||||
Definição entrada | até 4K, definições de uso geral | ||||||
Formato do sinal de saída | VGA, RGBHV | porto /DB-15 de XGA do canal de sinal (1024x768@60Hz) | ~ | ||||
HDMI, DVI, 4K-DVI | HDMI, saída de DVI | ~ | |||||
3G SDI (customzable) | Laço do porto de BNC para fora | ~ | |||||
O avoirdupois, YPbPr, conversor de DVI-HDMI, SD, HD, DP, HDBaset pode ser personalizado; | ~ | ~ | |||||
Definição da saída | até 4K, definições de uso geral | ||||||
Controle | Porto RS232 padrão | ||||||
Controlo a distância do IR (customzable), contril do LAN, IOS, controle de Android APP (opcional) | |||||||
Software de controle de sistema | Software de controle especial | ||||||
Fonte de alimentação | Fonte de alimentação redundante 110-220VAC, 50/60Hz | ||||||
Consumo | 12W/channel | ||||||
Temperatura de trabalho | -20°C--60°C | ||||||
Umidade de trabalho | 5-95% | ||||||
Especificação do caso | 2U, 3.5U, 7U, 10U, 12.5U, 15U, chassi rackmount do padrão 23U | ||||||
Relação de controle de série | A fêmea de RS-232,9-pin, datilografou | ||||||
Baud Rate | 115200 | ||||||
Configuração de Pin | 2=TX, 3=RX, 5=GND | ||||||
Os ethernet controlam a relação | RJ-45 fêmea, TCP/IP | ||||||
Velocidade do controle dos ethernet | Auto 10M ou 100M, Completo-frente e verso ou metade-frente e verso | ||||||
Tempo de funcionamento | 365x7x24hrs |
Controlador video U Chassis Specs da parede de Hareware
Tamanho do chassi U | Controlador Dims (milímetros) L*W*H |
O bloco escurece (os milímetros) L*W*H |
N.W (quilograma) | G.W (quilograma) | No. máximos da entrada. | No. da saída máxima. | Max Power Consumption (watts) |
2U | 406×440×102 | 590×530×190 | 11,25 | 12,25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29,5 | 31,50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80,46 | 82,46 | 143 | 140 | 1300 |
