Lugar de origem: | Guangdong, China (continente) |
---|---|
Marca: | DDW |
Certificação: | ISO9001 ,CE , RoHS , FCC , 3C |
Número do modelo: | DDW-VPH0606 |
Quantidade de ordem mínima: | 1 ajustado/grupos |
Preço: | Negotiable |
Detalhes da embalagem: | Bloco da caixa da dupla camada |
Tempo de entrega: | dias 3working em cima do pagamento |
Termos de pagamento: | T/T, L/C, Western Union, segurança do comércio de Alibaba |
Habilidade da fonte: | 1000pcs/month |
Nome do produto: | Controlador video 6x6 da parede | números do entrada/saída: | 6X6 |
---|---|---|---|
Entrada/saída: | placa de cartão | Característica: | Imagem do tempo real |
Qualidade da cor: | 32bit | Fontes do sinal do entrada/saída: | HDMI, DVI, VGA, AVOIRDUPOIS, YPBPR, IP |
Método de controle: | RS232, LAN | Taxa de transmissão: | 115200 |
Realçar: | multi controlador de tela,processador video da parede do VGA |

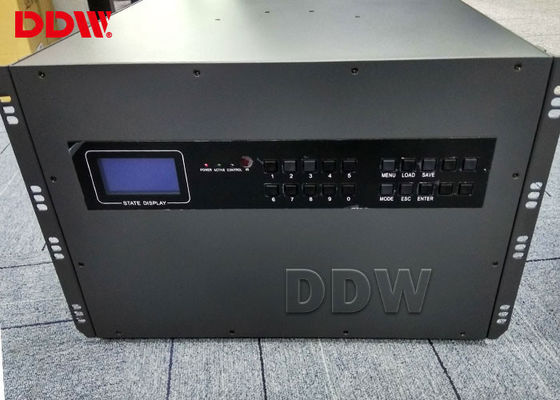

Placa de cartão video do entrada/saída do controlador 6x6 da parede do PC da imagem do tempo real
O controlador video 6x6 da parede caracteriza:
1. Configuração de hardware completa sem sistema operacional
2. Tecnologia de processamento paralelo do ônibus de alta velocidade, processamento descompactado da largura de banda alta
3. Exposição de imagem do tempo real, nenhuns quadros deixados cair
4. Flexibilidade aumentar a placa do entrada/saída
5. Cartões parciais da entrada e da saída do apoio com interpolação misturada
6. O cartão de entrada/saída apoia a funcionalidade quente-swappable, apto para a utilização
7. Definição até 1920 x 1200 da saída
8. Relação dos ricos BNC, do VGA, de entrada DVI, HDMI, SDI e RJ45, o apoio para as definições múltiplas até 1920x1200, ocontroleatravésdeRS-232ouosethernet
O controlador video 6x6 da parede simplificou a instalação & a desmontagem
Especificações técnicas video do controlador 6x6 da parede
Série modelo | Com CBD | Função | Nenhum CBD | ||||
Descrição da função |
4channel CBD, 16channel avoirdupois, entrada de 12channel VGA/DVI, apoiam o jogador de emenda múltiplo livremente, e podem mostrar diferente sigal ao mesmo tempo ao sistema, exija a tela construída na placa da corrente de margarida |
~ | 16channel avoirdupois, 16channel entrada do VGA DVI, caso 6U apoia as disposições 16screens | ||||
Sinal entrado (opcional) | CVBS | Formato do apoio PAL/NTSC, portos múltiplos de BNC | ~ | ||||
VGA/RGBHV | portos de VGA DB-15 do Multi-canal, entrada do completo-formato de VGA do apoio | ~ | |||||
HDMI, DVI, 4K-DVI, IP | A entrada do apoio 4K (3840x2160), cada IP descodifica 4 canais | ~ | |||||
YPbPr, YCbCr (customizável) | O mesmo conector do sinal de VGA, de RGBHV, do formato do AMIGO do apoio, do NTSC e do 720P, 1080i HSTV | ~ | |||||
SDI (customizável) | Porto de BNC | ~ | |||||
O avoirdupois, SD/HD/3G SDI, descodificação do IP, de fibra ótica, DP, HDBaseT, cartão de monitoração da estreia pode ser personalizado; | ~ | ~ | |||||
Definição entrada | até 4K, definições de uso geral | ||||||
Formato do sinal de saída | VGA, RGBHV | porto /DB-15 de XGA do canal de sinal (1024x768@60Hz) | ~ | ||||
HDMI, DVI, 4K-DVI | HDMI, saída de DVI | ~ | |||||
3G SDI (customzable) | Laço do porto de BNC para fora | ~ | |||||
O avoirdupois, YPbPr, conversor de DVI-HDMI, SD, HD, DP, HDBaset pode ser personalizado; | ~ | ~ | |||||
Definição da saída | até 4K, definições de uso geral | ||||||
Controle | Porto RS232 padrão | ||||||
Controlo a distância do IR (customzable), contril do LAN, IOS, controle de Android APP (opcional) | |||||||
Software de controle de sistema | Software de controle especial | ||||||
Fonte de alimentação | Fonte de alimentação redundante 110-220VAC, 50/60Hz | ||||||
Consumo | 12W/channel | ||||||
Temperatura de trabalho | -20°C--60°C | ||||||
Umidade de trabalho | 5-95% | ||||||
Especificação do caso | 2U, 3.5U, 7U, 10U, 12.5U, 15U, chassi rackmount do padrão 23U | ||||||
Relação de controle de série | A fêmea de RS-232,9-pin, datilografou | ||||||
Baud Rate | 115200 |
Controlador video U Chassis Specs da parede de Hareware
Tamanho do chassi U | Controlador Dims (milímetros) L*W*H |
O bloco escurece (os milímetros) L*W*H |
N.W (quilograma) | G.W (quilograma) | No. máximos da entrada. | No. da saída máxima. | Max Power Consumption (watts) |
2U | 406×440×102 | 590×530×190 | 11,25 | 12,25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29,5 | 31,50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37,85 | 39,85 | 71 | 68 | 750 |
